Автомат аварийного закрытия крана электронного типа (ЭААЗК) «СТН-3000 РКУ Мастер-контроль-001»

На объектах газовой промышленности, связанных с добычей или транспортировкой газа, в состав которого входят агрессивные компоненты, например, сероводород, нормативными требованиями предусмотрена установка автоматов аварийного закрытия кранов (ААЗК), обеспечивающих закрытие крана при превышении заданной скорости падения давления газа в газопроводе до или после крана.

До недавнего времени автоматы аварийного закрытия крана были механическими. Регулировка уставки срабатывания в таких ААЗК выполнялась специальным калибровочным вентилем. Преимуществом механических ААЗК была их полная автономность от системы электропитания. Однако эксплуатация механических ААЗК требовало огромных расходов на техническое обслуживание, калибровку и настройку этих сложных механических систем.

Описание системы

СТН-3000 РКУ Мастер-контроль-001 обеспечивает выполнение всех функций механических ААЗК, оставаясь при этом простым недорогим в эксплуатации устройством.

ЭААЗК «СТН-3000 РКУ Мастер-контроль-001» с помощью датчика давления обеспечивает постоянное измерение давления газа в газопроводе до или после крана, сравнение скорости изменения давления газа с заданной уставкой и выдачу команды на закрытие крана.

В зависимости от заказа, ЭААЗК «СТН-3000 РКУ Мастер-контроль-001» обеспечивает аварийное закрытие от одного до пяти кранов.

Для повышения надежности в ЭААЗК «СТН-3000 РКУ Мастер-контроль-001» реализован специальный алгоритм, предотвращающий ложные срабатывания устройства. Для наиболее ответственных участков в ЭААЗК «СТН-3000 РКУ Мастер-контроль-001» реализован алгоритм подачи команды на закрытие крана по результатам измерений нескольких датчиков давления газа, подключенных к одной точке.

Дополнительно ЭААЗК «СТН-3000 РКУ Мастер-контроль-001» выдает информацию о срабатывании (закрытии крана) в вышестоящую систему телемеханики или АСУТП с помощью сигнала «сухой контакт» или по цифровому интерфейсу RS-485.

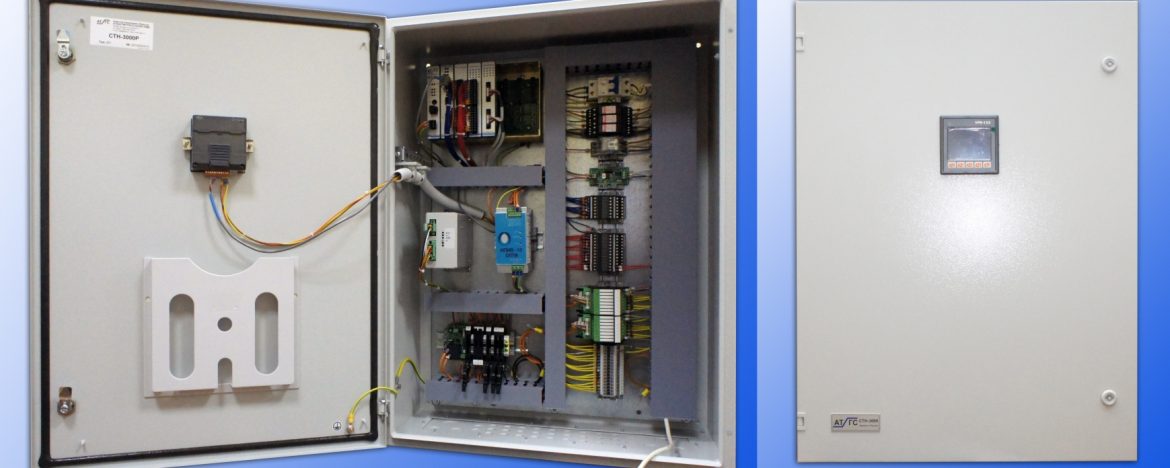

Конструктивно ЭААЗК «СТН-3000 РКУ Мастер-контроль-001» выполнен в виде небольшого пылевлагозащищенного металлического шкафа, предназначенного для установки в блок-боксе телемеханики или вне помещения. На передней панели шкафа установлен дисплей, позволяющий выполнить конфигурирование и настройку ЭААЗК, в том числе задать уставки аварийной скорости изменения давления индивидуально для каждого крана.

Управление приводом запорной арматуры осуществляется от встроенного в ЭААЗК источника питания 24В или 110В (в зависимости от заказа).

Для обеспечения бесперебойной работы при пропадании внешнего электропитания ЭААЗК «СТН-3000 РКУ Мастер-контроль-001» имеет в своем составе аккумуляторные батареи, обеспечивающие его бесперебойное функционирование, включая подачу команды на закрытие кранов, в течение 24-72 часов (в зависимости от заказа).

Технические характеристики ЭААЗК «СТН-3000 РКУ Мастер-контроль СТН-3000»:

  • рабочая среда: газ/жидкость;
  • диапазон рабочих температур: от минус 500С до плюс 700С;
  • давление: от 0 до 30 МПа;
  • скорость падения давления: от 0,01 до 1,0 МПа/мин;
  • время подачи сигнала клапану: от 0 до 300 сек;
  • сигнал управления запорной арматурой: 24В или 110В;
  • питающее напряжение: 24 В постоянного тока ± 20% или 100-240 В переменного тока 50-60 Гц;
  • подключение к компьютеру: через интерфейс RS 232.

Автомат аварийного закрытия крана электронного типа «СТН-3000 РКУ Мастер-контроль СТН-3000» имеет сертификат соответствия Техническому регламенту Таможенного союза № ТС RU C-RU.HB26.B.071620 (на соответствие требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств») и Свидетельство об утверждении типа средств измерений Федерального агенства по техническому регулированию и метрологии ОС.С34.165.А №73401 (регистрационный номер 74557-19).

В настоящее время система телемеханики СТН-3000-Р проходит процедуру сертификации в СДС «ИНТЕРГАЗСЕРТ».

Заключение

Применение автомата аварийного закрытия крана электронного типа «СТН-3000 РКУ Мастер-контроль СТН-3000» на объектах добычи и транспорта газа позволяет обеспечить защиту технологического оборудования и окружающей среды при значительном сокращении капитальных и эксплуатационных затрат по сравнению с аналогичными устройствами механического типа.
