Системы автоматического управления газораспределительными станциями (САУ ГРС) и газоизмерительными станциями (САУ ГИС) на базе программно-технического комплекса СТН-3000-Р  являются эффективным современным отечественным решением для автоматизации соответствующих объектов газотранспортной системы. САУ ГРС и САУ ГИС полностью соответствуют актуальным требованиям ПАО «Газпром», включая требования к автоматизации объектов критической информационной инфраструктуры (КИИ).

Автоматизация ГРС и ГИС предусматривает создание как собственно САУ, так и блока обработки информации (БОИ) для интеграции всех измерительных приборов для сбора, обработки и архивирования данных.

Основные функциональные возможности САУ на базе СТН-3000-Р:

• Измерение расхода и параметров газа – точный учет объемов газа, подаваемого потребителям или транспортируемого транзитом с возможностью подключения к вычислителям и корректорам расхода ведущих производителей.
• Аварийная защита и останов ГРС  или ГИС–автоматический останов для предотвращения аварийных ситуаций.
• Управление редуцированием и подогревом газа – автоматическое поддержание заданных параметров выходного потока.
• Управление одоризацией – дозированное добавление одоранта для придания газу характерного запаха.
• Обеспечение безопасности — противопожарная защита, контроль загазованности, управление вытяжной вентиляции при возникновении загазованности.

Объем автоматизации, функциональность САУ, конструктивное исполнение определяются особенностями проекта и требованиями заказчика. Вариантом реализации является САУ ГРС нового поколения (САУ ГРС НП) согласно документу «Типовые технические требования к автоматической газораспределительной станции нового поколения АГРС-НП-1».

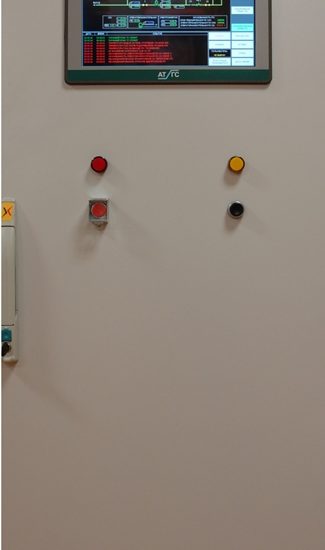

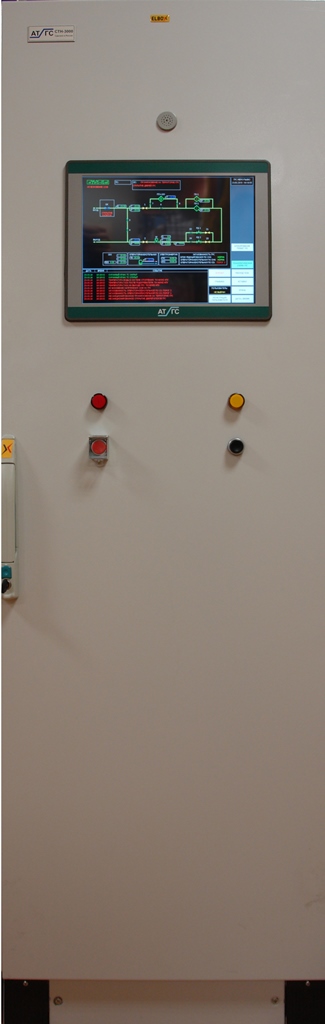

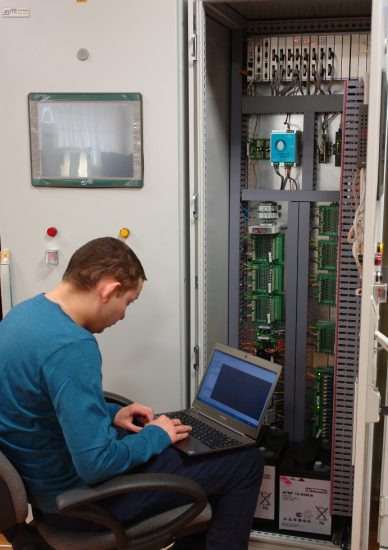

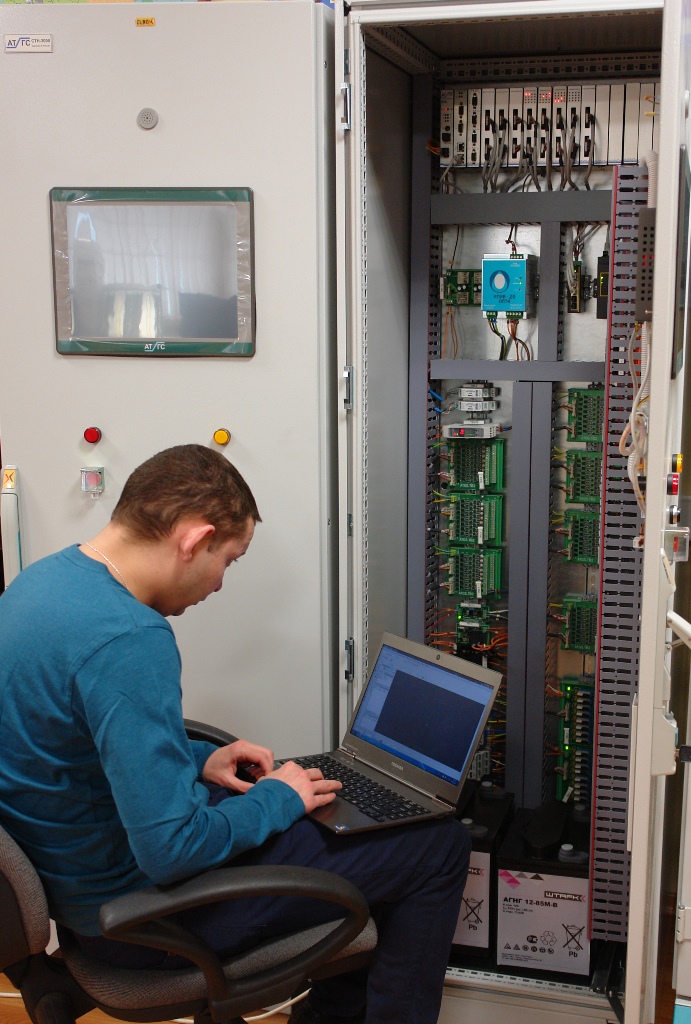

САУ оснащаются локальным пультом оператора (устанавливается непосредственно на шкафу автоматизации) и, по проектному решению, пультом управления для отображения технологических схем, параметров учета газа и журнала событий, ввода уставок и параметров, а также управления оборудованием.

При обеспечении мер по информационной безопасности САУ интегрируется в систему линейной телемеханики (СЛТМ) предприятия, обеспечивая сбор информации и удаленное управление объектом по тем же каналам связи, что и контролируемые пункты линейной части.

Сертификация

• Программно-аппаратные комплексы (ПАК)  «Система автоматического управления ГРС «СТН-3000-Р» и «Система автоматического управления ГИС «СТН-3000-Р», а аткже контроллер СТН-3000-РКУ  включены в Реестр государственной информационной системы промышленности (ГИСП) Минпромторга РФ;
• Решения прошли приемочные испытания ПАО «Газпром», имеют сертификаты в СДС ИНТЕРГАЗСЕРТ и  сертификаты соответствия ТР ТС.

Ключевые особенности САУ ГРС/ГИС СТН-3000-Р:

• Гибкость конфигурации и масштабируемость. Состав оборудования и конструктивное исполнение САУ разрабатываются исходя из требований проекта. Модульная структура позволяет легко расширять систему без остановки контроля над объектом. Функционал САУ и БОИ основан на унифицированном решении – контроллере СТН-3000-РКУ, при необходимости САУ и БОИ могут быть объединены в единую систему.
• Функциональные возможности – полное соответствие требованиям ПАО «Газпром» по автоматизации САУ ГРС и САУ ГИС, включая СТО Газпром 2-2.3-1081-2016 и «Типовые технические требования к автоматической газораспределительной станции нового поколения АГРС-НП-1. Сложные алгоритмы обработка данных, управления и регулирования работой оборудования.
• Интеграция с различными измерительными приборами и оборудованием, установленным на ГРС/ГИС. Используются разные промышленные протоколы (ASCII, BSAP, CIP, DFI, DNP3, HART, IEC 1107, MODBUS, в том числе по TCP/IP).
• Импортозамещение. САУ полностью построена на компонентах российского производства. Контроллер СТН-3000-РКУ (собственное производство АО «АТГС») и САУ внесены в реестры ГИСП Минпромторга РФ и реестр МТР ПАО «Газпром».
• Унификация с СЛТМ СТН-3000-Р. САУ обладают коммуникационными возможностями, полностью аналогичными СЛТМ СТН-3000-Р, используют аналогичный телемеханике помехозащищённый протокол BSAP (соответствует требованиям ISO 1745/2111/2629). Для передачи данных используются RS-232/RS-485, оптоволокно, выделенные и коммутируемые телефонные линии, радиоканал, а также спутниковая связь. Создание единой программно-технической платформы обеспечивает высокую функциональность решения, упрощает настройку, обслуживание, обучение персонала и последующее масштабирование системы.
• Работа в сложных условиях. Оборудование стабильно функционирует при температурах от –50 °C до +70 °C (без обогрева и принудительной вентиляции).
• Возможность удаленного обслуживания. При необходимости (особенно для «малых» ГРС с удаленным обслуживанием) обеспечивается диагностика, управление, регулирование и загрузка информации с уровня пункта управления (ПУ), с полным обеспечением требований информационной безопасности.
• Безопасность. В рамках САУ реализованы все необходимые механизмы защиты: парольная защита, аппаратная блокировка интерфейсов программирования, контроль целостности прошивки, гальваническая изоляция сервисных каналов, решения по информационной безопасности пункта управления.
• Совместимость с «исторической» СТН-3000. Аналогично телемеханики, САУ ГРС и САУ ГИС на базе СТН-3000-Р могут работать совместно со СТН-3000 в рамках единой системы на период переходного периода, что позволяет «безударно» замещать или расширять «исторические» системы без прерывания мониторинга за технологическим процессом.

Внедрение САУ ГРС и САУ ГИС СТН-3000-Р

Ниже приведен перечень основных пользователей САУ ГРС и ГИС на базе СТН-3000/СТН-3000-Р:

• ООО «Газпром трансгаз Чайковский»
• ООО «Газпром трансгаз Томск»
• ООО «Газпром Кыргызстан»
• ООО «Газпром трансгаз Махачкала»
• ООО «Газпром трансгаз Казань»
• ООО «Газпром трансгаз Екатеринбург»
• ООО «Газпром трансгаз Краснодар»
• ООО «Газпром трансгаз Югорск»
• ООО «Газпром трансгаз Нижний Новгород»
• ООО «Газпром трансгаз Москва»
• ООО «Газпром трансгаз Ухта»

Описание САУ ГРС и САУ ГИС дано в буклете.

Описание ПУ на базе СПУРТ-Р дано в буклете.
