СОУ как интегрированная часть телемеханики
Система использует только один контроллер – и для телемеханики и для обнаружения и локализации утечек. Обнаружение факта утечки и определение её местоположения осуществляются параметрическими методами на основе данных, измеряемых контролируемыми пунктами телемеханики. Обработка данных производится частично контроллером СТН-3000-РКУ, частично на уровне пункта управления специальным партнерским программным обеспечением WaveControl (внесено в единый реестр российского ПО и баз данных Минцифры РФ). Взаимодействие программного обеспечения СОУ с ПУ СПУРТ-Р осуществляется в реальном времени.
Применяется для трубопроводов жидких продуктов – нефти, нефтепродуктов, метанола, конденсата и др. Информация о выявленной утечке и её параметрах отображается как на экранах СПУРТ-Р, так и специальным программным обеспечением.
Используемые методы обнаружения и локализации утечек
Принцип обнаружения утечек основан на комбинации основных методов обнаружения – анализа волн перепадов давлений, анализа материального баланса. Контроль целостности осуществляется в реальном времени на всех режимах функционирования. Методы функционируют вне зависимости от вида прокладки трубопровода (наземная, подземная, подводная) и температуры окружающей среды.
Для реализации функционала СОУ необходимо измерение расхода в начальной и конечной точке контролируемого участка, а также использование высокоточных датчиков давления. Скорость обнаружения утечек составляет 60 — 90 секунд, точность (определение координат утечки) с погрешностью менее 1% от длины защищаемого участка. Чувствительность обнаружения утечек – от 2-х мм.
Система дополнительно реализует автоматическое отслеживание внутритрубных снарядов с точностью +/- 100 м.
Примеры интерфейса диспетчера

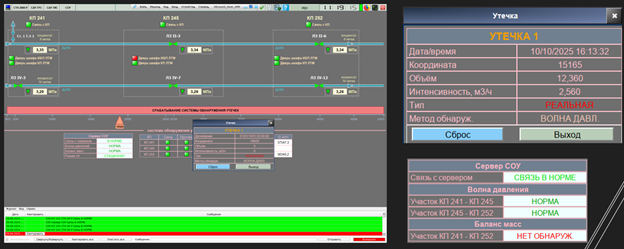

Реализация алгоритма СОУ на уровне пункта управления никак не отражается на его функциональных возможностях по управлению линейной частью трубопровода. На рисунке показан основной экран мониторинга параметров линейной части и окна для управления задвижкой (краном) и регулятором. Единственное отличие от «обычной» телемеханики – индикация состояния целостности участков.
При выявлении утечки информация об этом немедленно появляется на экране диспетчера, а также фиксируется в списке тревог (событий). Примерно показывается место утечки на мнемосхеме, подробная информация дается во всплывающей таблице.
Работая с одним экраном и наглядно видя место утечки, диспетчер может за минимальное время перекрыть аварийный участок, минимизировав потерю продукта, после чего направить на место происшествия аварийную бригаду.
Предлагаемое решение наиболее точно в выявлении утечек в трубопроводах, транспортирующих жидкие вещества, как-то нефть, метанол, жидкий газовый конденсат, продукты нефтепереработки и т.п. Применяемые методы также позволяют выявлять утечки в газопроводах, однако локализация места утечки будет производиться, как правило, с меньшей точностью чем для трубопроводов жидких веществ.
Примеры реализации проектов
АО «АТГС» реализован ряд проектов СОУ:
- Контроль целостности нефтепродуктопровода ПАО «Транснефть»
- Контроль целостности нефтепровода дочерней компании НК «Роснефть».
- СОУ метанолопровода ООО «Газпром добыча Уренгой».
- Головной образец системы телемеханики трубопровода с СОУ для ООО «Газпром добыча Оренбург».
Кроме того, на базе программного обеспечения WaveControl реализовано ряд проектов в России и за рубежом, включая:
- Контроль трубопроводов ПАО «Газпром нефть».
- Контроль трубопроводов подключение и внутрипромысловых трубопроводов ПАО «Новатэк» и другие.
- СОУ для компании Saudi Aramco, оснащено 2000 км трубопроводов.
