Проведение комплекса испытаний опытного образца СОДУ на базе ПТК СПУРТ-Р

В период с мая 2016 г. по февраль 2017 г. в ООО «Газпром трансгаз Чайковский» был проведен комплекс испытаний опытного образца Системы оперативно-диспетчерского управления (СОДУ) на базе программно-технического комплекса (ПТК) СПУРТ-Р производства АО «АтлантикТрансгазСистема». Испытания проводились по распоряжению Департамента ПАО «Газпром» (Н.Ю. Борисенко), в соответствии с утвержденным «Регламентом проведения испытаний опытных образцов систем автоматизации на объектах ПАО «Газпром».

В 2015-2016 г.г. АО «АтлантикТрансгазСистема» был разработан опытный образец СОДУ на базе ПТК СПУРТ-Р на основе оборудования российского производства и стран, не поддерживающих введение санкций в отношении РФ, а также базового программного обеспечения российского производства и свободно распространяемого ПО. В качестве базового ПО подсистемы контроля и управления реального времени используется программный комплекс «Сириус-ИС» разработки ООО «НПА Вира Реалтайм». В качестве базовой СУБД используется PostgreSQL, подсистемы генерации отчетов — Jasper Reports. Целью испытаний опытного образца является оценка надежности и качества функционирования системы, соответствия реализуемых функций и характеристик требованиям Технического задания и в конечном счете — возможности применения ПТК СПУРТ-Р на технологических объектах ПАО «Газпром».

Опытный образец СОДУ на базе ПТК СПУРТ-Р представляет собой двухуровневую систему, состоящую из Диспетчерского пункта Чайковского ЛПУМГ (СОДУ уровня филиала) и Центрального диспетчерского пункта ООО «Газпром трансгаз Чайковский» (СОДУ уровня дочернего общества), его структурная схема приведена на Рис. 1. К ДП Чайковского ЛПУ подключены Система линейной телемеханики и САУ газораспределительных станций СТН-3000, шесть компрессорных цехов, САУ водозабора «Каменный ключ». Система производит внутренний информационный обмен между уровнями, а также внешние информационные обмены со смежными филиалами (Диспетчерские пункты ЛПУМГ на базе ПТК СПУРТ), СОДУ смежных газотранспортных предприятий и системой верхнего уровня — Автоматизированной системой диспетчерского управления Единой системы газоснабжения (АСДУ ЕСГ) России.

В соответствии с Регламентом, опытный образец СОДУ подвергался следующим видам испытаний: стендовые, предварительные, опытная эксплуатация, приемочные испытания.

Одним из вопросов при установке системы в ООО «Газпром трансгаз Чайковский» было обеспечение информационной безопасности. Для этого было произведено разграничение локальных вычислительных сетей опытного образца и штатно функционирующей СОДУ, обеспечение межсетевого взаимодействия ДП Чайковского ЛПУМГ и ЦДП СПУРТ-Р через межсетевые экраны, с разрешением только необходимых для работы системы портов и протоколов.

Структурная схема опытного образца СОДУ на базе ПТК СПУРТ-Р
Структурная схема опытного образца СОДУ на базе ПТК СПУРТ-Р

На серверы и рабочие станции опытного образца было установлено корпоративное антивирусное ПО, подключенное к общему центру управления. Принятые меры позволили обеспечить безопасное включение опытного образца СОДУ в вычислительную сеть предприятия и отсутствия влияния опытного образца и проводимых в ходе испытаний работ на штатно функционирующую СОДУ ООО «Газпром трансгаз Чайковский».

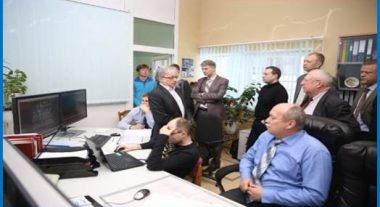

Опытная эксплуатация проходила в течение 1.5 месяцев в соответствии с разработанной АО «АтлантикТрансгазСистема» и согласованной ООО «Газпром трансгаз Чайковский» Программой опытной эксплуатации. В ходе опытной эксплуатации в ДП Чайковского ЛПУМГ и ЦДП велись журналы, куда заносились сведения о работе системы, выявленных неисправностях, замечаниях и мерах по их устранению. В ходе опытной эксплуатации была проверена правильность функционирования системы во взаимодействии с технологическим оборудованием во всех режимах, выявление и устранение недостатков, устранение замечаний по результатам стендовых, предварительных испытаний и опытной эксплуатации. За время опытной эксплуатации отказов системы не зафиксировано. Выявленные замечания не критичны и не влияют на работоспособность технологического оборудования и безопасность его эксплуатации. Основные замечания, выявленные в ходе опытной эксплуатации, касались неполноты технической и эксплуатационной документации, удобства человеко-машинного интерфейса, несоответствий в настройках информационных обменов с системами нижнего уровня.

В соответствии с решением Департамента ПАО «Газпром», приемочные испытания системы состоялись 14-16 февраля 2017 г. Опытный образец СОДУ на базе ПТК СПУРТ-Р успешно прошел приемочные испытания и допущен к применению в системах оперативно-диспетчерского управления ПАО «Газпром».
