«Малый» контроллер для автоматизации инженерных систем, систем телеметрии и других приложений, для которых использование СТН-3000-РКУ нецелесообразно по экономическим и/или техническим соображениям. Как и «старший брат» СТН-3000-РКУ, контроллер может устойчив к жестким внешним условиям (температурный диапазон от -40°C до +75°).

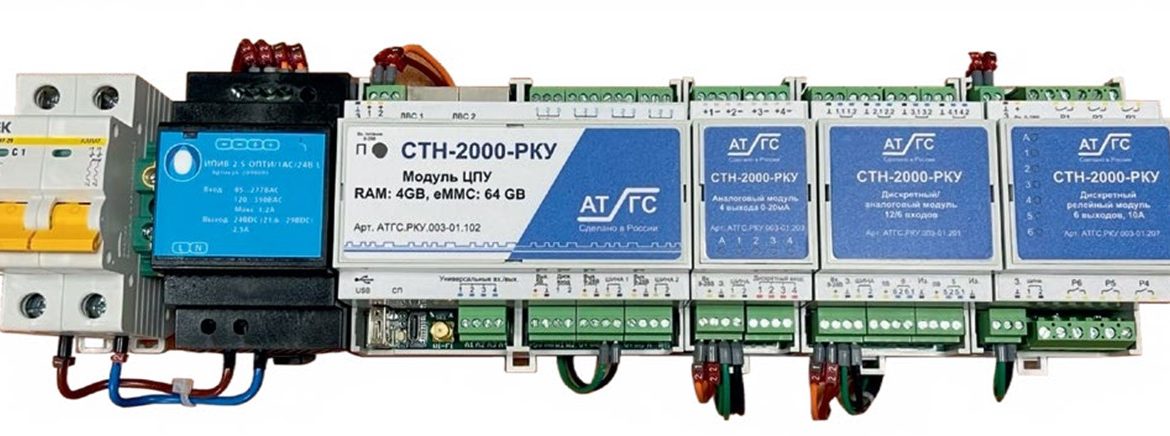

Контроллер СТН-2000-РКУ состоит из основного модуля (ЦПУ), модулей расширения, ввода-вывода, блоков электропитания и других устройств. Модули собираются на DIN-рейке и помещаются в шкаф нужных габаритов. Широкий набор модулей позволяет подобрать необходимую конфигурацию системы, которая затем может быть должным образом расширена.
Перечень модулей СТН-2000-РКУ:
- Модуль ЦПУ (RAM: 2GB, eMMC: 64 GB)
- Модуль ЦПУ (RAM: 4GB, eMMC: 64 GB)
- Дискретный/ аналоговый модуль 12/6 входов
- Аналоговый модуль 4 выхода 0-20мА
- Аналоговый модуль 4 выхода 1-10В
- Дискретный (счетный) модуль 8 входов
- Дискретный релейный модуль 6 выходов, 10А
- Дискретный модуль с 6 релейными выходами, 7 дискретными входами
- Дискретный модуль с 6 релейными выходами (перекидные контакты), 7 дискретными входами
- Измерительный модуль для технического учёта по одной трёхфазной нагрузке
- Измерительный модуль для технического учёта по четырём трёхфазным нагрузкам
- Измерительный модуль для технического учёта по шести однофазным нагрузкам
- Измерительный модуль напряжения в трёхфазной сети
- Модуль для учета водопотребления и контроля протечек
- Шлюз RS485 — IP удаленного подключения модулей
- Дискретный модуль 14 входов
- Дискретный модуль 8 выходов типа «сухой контакт»
- Дискретный релейный модуль 8 выходов
- Дискретный релейный модуль 16 выходов
Варианты применения СТН-2000-РКУ
Телемеханика распределенных объектов
На базе СТН-2000-РКУ реализуются системы контроля и управления распределенными объектами – трубопроводами, пунктами измерения расхода углеводородов, локальные системы управления другими «малыми» технологическими установками, расположенными как на «открытом воздухе», так и в производственных помещениях.
Телеметрия
Универсальный и модульный ПЛК СТН-2000-РКУ — идеальное решение для сбора данных с приборов и систем локальной автоматики различного назначения Телеметрия не управляет технологическим оборудованием, но предоставляет данные для оперативного и всестороннего анализа процессов, сбора и учета его ключевых параметров.
САИС/САИДИС – «умное производство» (330)
Открытая архитектура и возможности интеграции с оборудованием различных производителей позволяют эффективно применять СТН-2000-РКУ для автоматизации и диспетчеризации промышленных объектов, а также производственных и иных зданий и сооружений – т.е. при создании систем автоматизации и диспетчеризации инженерных сетей (САИС/САИДИС).
Варианты системы связи
Одной из важнейших особенностей систем на базе СТН-2000-РКУ является возможность применения различных типов связи/передачи данных. Использование как проводных, так и беспроводных каналов связи позволяет создавать системы оптимальной для данного объекта конфигурации, базируясь на сам.
Ознакомиться с техническими и метрологическими характеристиками контроллеров СТН‑2000‑РКУ можно на сайте Федерального информационного фонда по обеспечению единства измерений (ФИФ ОЕИ) по ссылке или в буклете АО «АТГС».
