Автоматизация инженерных систем (САИС/САИДИС)

Система предназначена для комплексной автоматизации инженерных систем территориально-распределенных объектов различного назначения, а также производственных или административных зданий и сооружений. Контроль и управление всеми компонентами инженерных систем обеспечивается из единого диспетчерского центра. Применение открытых промышленных протоколов обеспечивает масштабирование и расширение системы.

Решение на базе СПУРТ-Р, контроллеров СТН-2000-РКУ или СТН-3000-РКУ предназначено для построения систем автоматизации инженерных систем (САИС) и систем автоматизации и диспетчеризации инженерных систем (САИДИС) объектов промышленного и гражданского назначения.

Основные функциональные задачи

  • Централизованный мониторинг — контроль состояния инженерных систем, строительных конструкций, зданий и сооружений в режиме реального времени с единого диспетчерского пункта.
  • Интеграция разнородного оборудования в единую систему  — подключение измерительных приборов и инженерного оборудования, оснащенного собственными системами автоматики, в единое информационное пространство, обеспечение взаимодействия с оборудованием по стандартным промышленным протоколам (Modbus, BSAP, OPC UA и др.), а также протоколам, специфическим для САИС/САИДИС (например, BACnet).
  • Реализация алгоритмов управления оборудованием и системами жизнеобеспечения  — поддержание заданных параметров (температуры, влажности, освещенности и т.д.) для систем вентиляции, кондиционирования, тепло- и холодоснабжения , реализация логики включения и выключения оборудования (ступенчатое включение, по расписанию, сезонное использование) и других.
  • Выполнение алгоритмов аварийной защиты и обеспечения безопасности — обнаружение нештатных ситуаций, автоматическое переключение режимов в аварийных ситуациях (например, выключение вентиляции, управление системами дымоудаления и пожаротушения, выдача команд на тушение и другие), возможность автоматической передачи информации в экстренные службы.
  • Обеспечение учета и анализа — учет и анализ потребления энергоресурсов (электроэнергия, вода, тепло), обеспечение экономии ресурсов и оптимизации работы обеспечивающих систем, контроль работоспособности систем для своевременного выявления неисправностей, планирования ремонтов и исключения перерасхода ресурсов.

В основе САИС/САИДИС лежит технология интернета вещей (IoT), которая обеспечивает сбор, передачу и обработку данных с территориально распределённых объектов. Периферийный уровень системы представляет собой множество интеллектуальных устройств: датчики температуры, влажности, освещённости и загазованности, счётчики электроэнергии, воды и тепла, а также исполнительные механизмы (клапаны, регуляторы, частотные преобразователи). Все они объединены в единую сеть и взаимодействуют с верхним уровнем управления (контроллеры и SCADA) через проводные и беспроводные каналы связи, что соответствует классической архитектуре промышленного IoT.



Состав технических средств АО «АТГС» включает:



  1. Контроллерный уровень — применяются контроллеры СТН-3000-РКУ и СТН-2000-РКУ (или иные системы автоматизации сторонних поставщиков) в зависимости от масштаба объекта, требуемого количества каналов ввода-вывода и условий эксплуатации.
  2. Диспетчерский уровень — базовым программным обеспечением верхнего уровня является программно-технический комплекс СПУРТ-Р, обеспечивающий сбор данных, визуализацию, архивацию, формирование отчетности и информационный обмен со смежными системами.

В САИС/САИДИС реализуется технология «интернета вещей» (IoT). Для сбора данных используется множество контроллеров и датчиков, разнесенных территориально, что соответствует классической IoT-архитектуре, где «вещами» выступают датчики температуры, влажности, освещенности, счетчики ресурсов и исполнительные устройства.

Ключевые архитектурные особенности

  • Распределенная структура с возможностью масштабирования от локального объекта до территориально распределенного комплекса.
  • Поддержка различных каналов связи (проводные, беспроводные, оптоволоконные, радиоканалы) для работы в условиях плотной застройки или наличия удаленных объектов.
  • Возможность реализации сложных алгоритмов обработки информации и регулирования работы оборудованием, наглядное представление данных в СПУРТ-Р, подготовка отчетности заданной формы, информационные обмены с внешними системами.
  • Оборудование рассчитано на круглосуточную работу в режиме 24/7 и эксплуатацию в широком диапазоне температур (от -40°C до +70°C) с пылевлагозащитой IP54/IP66.
  • Отечественное оборудование обеспечивает выполнение требований импортозамещения.

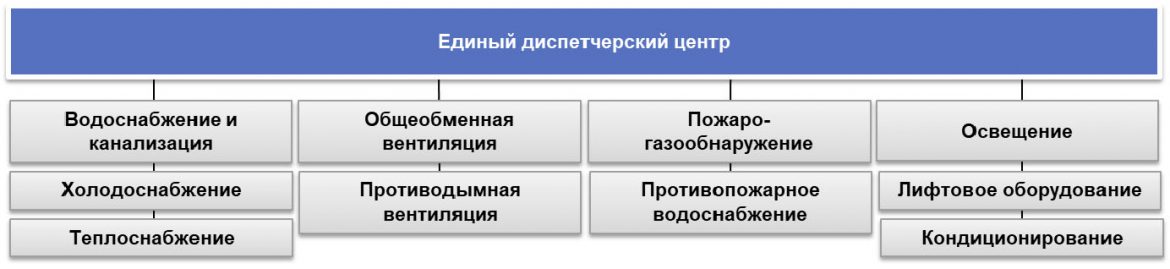

Пример перечня контролируемых систем:



  • Вытяжная вентиляция
  • Освещение
  • Холодоснабжение
  • Теплоснабжение
  • Водоснабжение и канализация
  • Пожаро-,  газообнаружение, противодымная вентиляция, противопожарное водоснабжение:
  • Лифтовое оборудование
  • Подогрев кровли
  • Другие инженерные системы

Примеры САИС/САИДИС разработки и внедрения АО «АТГС»

Ниже приведен ряд примеров САИС/САИДИС разработки АО «АТГС»:

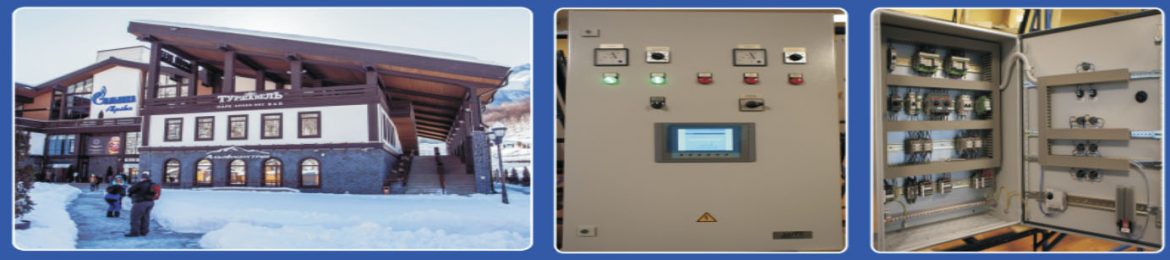

  • Горно-климатический курорт «Альпика-Сервис» (Сочи). Объекты автоматизации, расположенные на высотах от 550 м до 2255 м;
  • Комплекс зданий и сооружений ПАО «Газпром» Наметкина-16 (Москва);
  • Проектные работы САИС/САИДИС на базе отечественных программно-технических комплексов:
    • Новое административное здание ООО «Газпром трансгаз Чайковский»
    • Новое административное здание ООО «Газпром трансгаз Махачкала»
    • Новое административное здание ООО «Газпром трансгаз Казань»

Подробная информация – буклет САИС по ссылке.

Подробнее о контроллерах можно узнать по ссылке СТН-3000-РКУ и СТН-2000-РКУ.
