СЛТМ СТН-3000-Р

Система телемеханики (СЛТМ) СТН-3000-Р  - современное надежное решение для построения систем автоматизации, осуществляющих управление территориально-распределенными технологическими объектами различного назначения. Систему характеризуют работоспособность в жёстких климатических условиях, гибкость программирования, способность обработки данных по алгоритмам разной сложности, взаимодействие с внешними устройствами и системами по промышленным протоколам, широкий выбор каналов связи при реализации возможности удаленной настройки, диагностики и сопровождения.

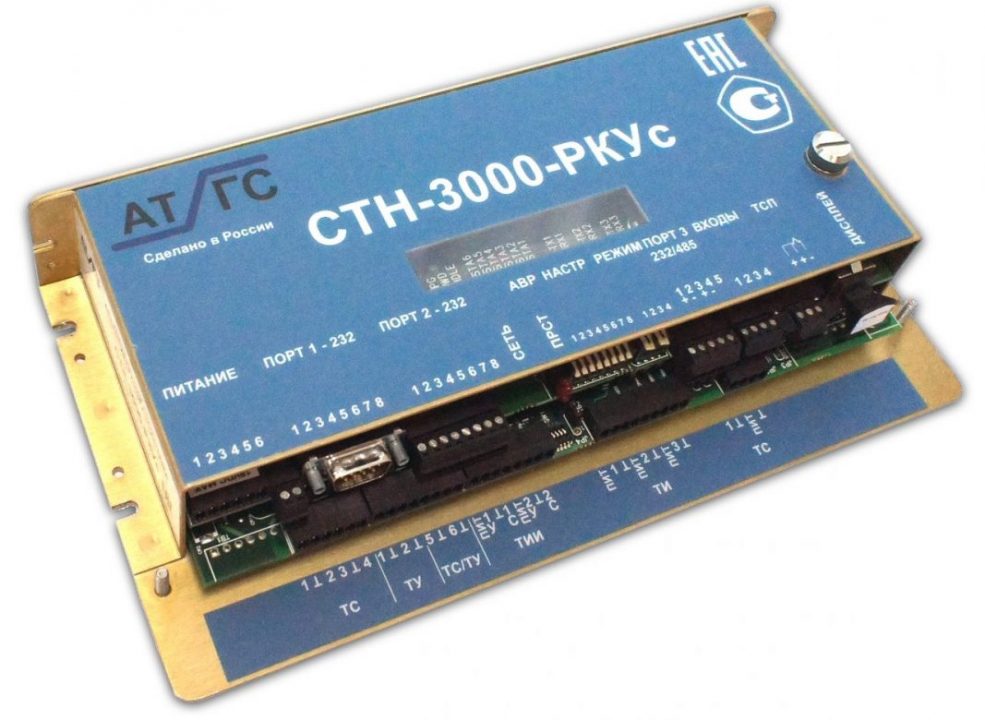

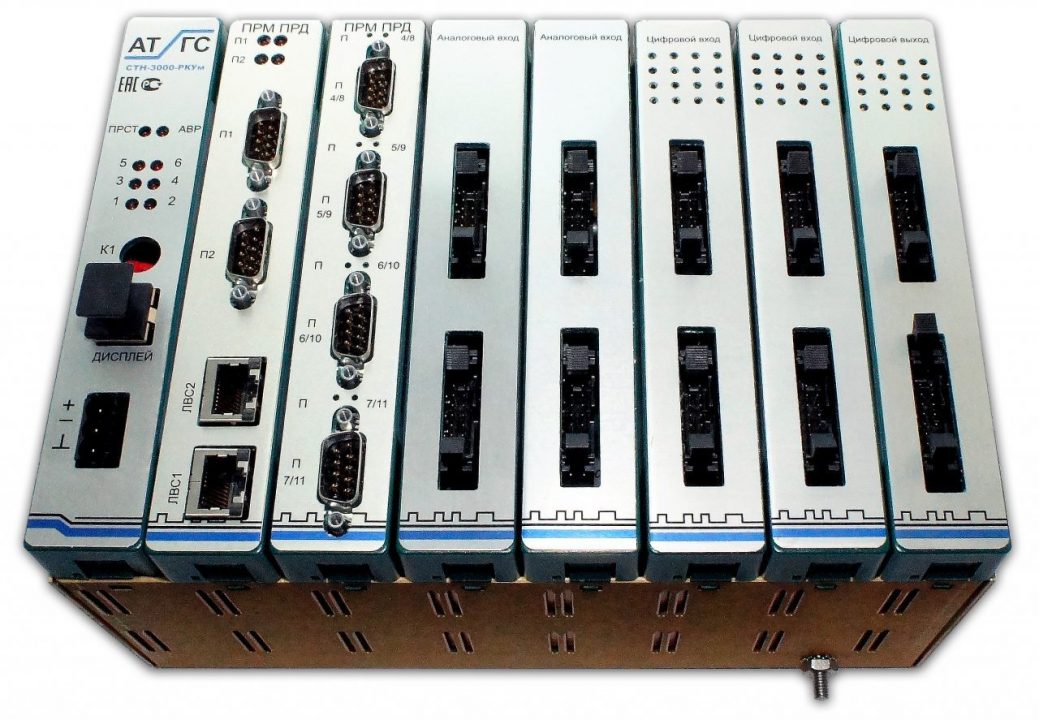

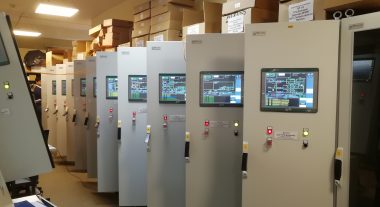

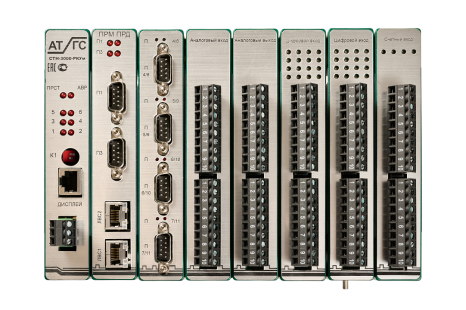

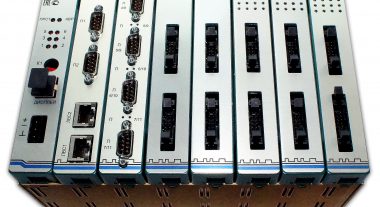

Система линейной телемеханики СТН-3000-Р  разработана АО «АТГС» на базе собственного контроллера СТН-3000-РКУ. Полностью российское решение для автоматизированного контроля и управления распределёнными промышленными объектами: прежде всего трубопроводами, газовыми и нефтяными промыслами. Система хорошо зарекомендовала себя и на других объектах. «Верхним уровнем» системы является программно-технический комплекс СПУРТ-Р.

Система линейной телемеханики СТН-3000-Р в реальном времени удаленно собирает данные с измерительных приборов и контролирует состояние объектов, анализирует собранную информацию, отображает её диспетчеру на мнемосхемах, в графиках, с цветовой и звуковой сигнализацией, а также позволяет управлять оборудованием — отдавать команды телеуправления и телерегулирования. В функционально-расширенном варианте  система реализует алгоритмы регулирования и управления системой коррозионной защиты и многие другие функции.

Сертификация

  • Программно-аппаратный комплекс (ПАК)  «Система линейной телемеханики «СТН-3000-Р», а также контроллер СТН-3000-РКУ  включены в Реестр государственной информационной системы промышленности (ГИСП) Минпромторга РФ;
  • Программное обеспечение  и соответствующие программно-аппаратные комплексы  на некоторые решения на базе СТН-3000-Р  включены в Единый реестр российского ПО Минцифры РФ;
  • Решения прошли приемочные испытания ПАО «Газпром», имеют сертификаты в СДС ИНТЕРГАЗСЕРТ и  сертификаты соответствия ТР ТС.



Ключевые особенности:

  • Гибкость и масштабируемость. Контролируемые пункты (КП) разрабатываются исходя из требований проекта. Конструктивное исполнение и выбор степени защиты IP также подбираются исходя из условий установки и применения КП. Модульная структура позволяет легко расширять систему без остановки контроля над объектом. В иерархии может быть до пяти уровней контроллеров, а общее их число достигает 32 767.
  • Функциональные возможности. СТН-3000-Р может реализовать сложные алгоритмы обработка данных, управления и регулирования работой оборудования.
  • Разнообразие каналов связи. Для передачи данных используются RS-232/RS-485, оптоволокно, выделенные и коммутируемые телефонные линии, радиоканал, а также спутниковая связь. В системе применяется помехозащищённый протокол BSAP (соответствует требованиям ISO 1745/2111/2629).
  • Интеграция. Контролируемые пункты (КП) подключают внешние устройства по разным промышленным протоколам (ASCII, BSAP, CIP, DFI, DNP3, HART, IEC 1107, MODBUS, в том числе по TCP/IP). Система стыкуется с АСУТП и пунктами управления на базе СПУРТ-Р и других программных комплексов.
  • Единая программно-техническая платформа. На базе СТН-3000-Р реализуются как  контролируемые пункты телемеханики, так и САУ ГРС, САУ ГИС и других объектов. Это упрощает настройку, обслуживание, обучение персонала и последующее масштабирование системы
  • Работа в сложных условиях. Оборудование стабильно функционирует при температурах от –50 °C до +70 °C (без обогрева и принудительной вентиляции).
  • Дистанционное обслуживание. Удаленная диагностика оборудования с уровня пункта управления, дистанционная загрузка прикладного программного обеспечения с уровня пункта управления (ПУ) без выезда на объект, с полным обеспечением требований информационной безопасности существенно экономит затраты на обслуживание системы.

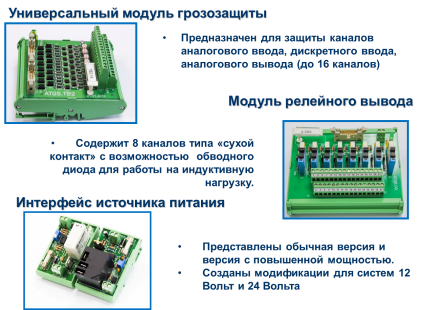

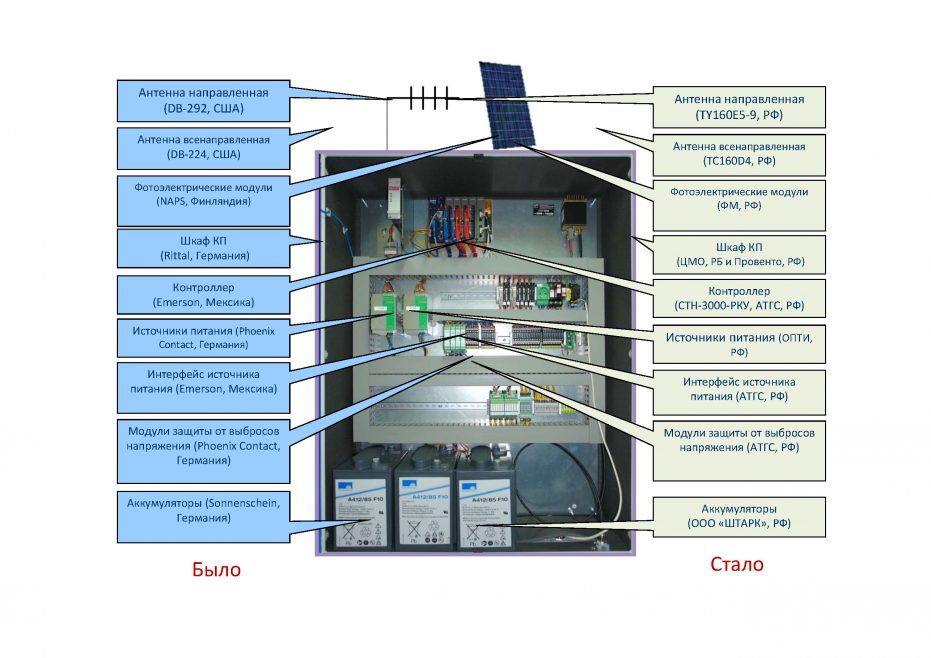

  • Энергонезависимость. Одно из ключевых преимуществ для удалённых объектов: возможна комплектация контролируемых пунктов возобновляемыми источниками энергии (например, солнечными батареями), что актуально там, где прокладка ЛЭП нецелесообразна или слишком затратна.
  • Безопасность. Реализованы все необходимые механизмы защиты: парольная защита, аппаратная блокировка интерфейсов программирования, контроль целостности прошивки, гальваническая изоляция сервисных каналов, решения по информационной безопасности пункта управления.
  • Импортозамещение. Система полностью построена на компонентах российского производства. Контроллер СТН-3000-РКУ (собственное производство АО «АТГС») внесён в реестры ГИСП Минпромторга РФ и МТР ПАО «Газпром».
  • Совместимость с «исторической» СТН-3000. СТН-3000-Р спроектирована с полной обратной совместимостью с оборудованием предыдущего поколения — «исторической» СТН-3000. Новые контроллеры и системы подключаются к уже проложенным кабельным сетям, используют существующие датчики и исполнительные механизмы, поддерживают ранее применявшиеся протоколы обмена, используют разработанное и отлаженное программное обеспечение, могут работать совместно со СТН-3000 в рамках единой системы на период переходного периода и позволяют поэтапно «безударно» замещать или расширять «исторические» системы без прерывания мониторинга за технологическим процессом.

Внедрение системы линейной телемеханики на базе СТН-3000-Р

Ниже приведен перечень предприятий, эксплуатирующих системы телемеханики на базе СТН-3000-Р и «исторической» системы СТН-3000.

  • ООО «Газпром трансгаз Чайковский»
  • ООО «Газпром трансгаз Томск»
  • ОсОО «Газпром Кыргызстан»
  • ЗАО «Газпром Армения»
  • ООО «Газпром трансгаз Махачкала»
  • ООО «Газпром трансгаз Волгоград»
  • ООО «Газпром трансгаз Казань»
  • ООО «Газпром трансгаз Екатеринбург»
  • ООО «Газпром трансгаз Краснодар»
  • ООО «Газпром трансгаз Югорск»
  • ООО «Газпром трансгаз Нижний Новгород»
  • ООО «Газпром трансгаз Москва»
  • ООО «Газпром трансгаз Ухта»
  • ООО «Газпром добыча Уренгой»
  • ООО «Транснефть Балтика»
  • ООО «ЛУКОИЛ-Пермь»

Описание СЛТМ СТН-3000-Р  дано в буклете.

АО АТГС  •  8 (495) 660 0802  •  atgs@atgs.ru
